Дувухполярный сетевой импульсный блок питания

Схема блока питания
   Блок питания на схеме вверху содержит минимум намоточных деталей, есть защиты от перегрузок, выход гальванически развязан от сети, имеет плавный пуск, выходное двуполярное напряжение стабилизировано.

Быстродействующая сетевая защита

Схема
   На рынке давно уже продаются всякие защитные системы от перенапряжения и пониженного напряжения сети. Выполнены они, как правило на реле, в виде пакетника, иногда есть на них цифровой вольтметр и ручки установки пороговых напряжений. Устройство на схеме работает со схожим принципом, но в плане быстродействия лучше, чем аналоги на реле.

Симисторный регулятор тока

Схема регулятора
   Данный регулятор тока на симисторе отличается от остальных фазоимпульсным управлением. Он предназначен для работы на нагрузку, импеданс которой может изменяться от чисто активного до чисто индуктивного, причём даже в процессе работы. Активная и индуктивная компоненты могут быть соединены как последовательно, так и параллельно.

DC/AC преобразователь с чистым синусом на выходе

Схема преобразователя
   Как известно, большинство преобразователей напряжения имеют на выходе прямоугольную форму напряжения. Крутые фронты выходного напряжения становятся источником помех, от такого напряжения двигатели переменного тока плохо работают, шумят и нагреваются.

Простой инвертер с функцией зарядки схема

Схема
   На схеме изображено реверсное устройство, которое работает как преобразователь, а так же простым движением руки превращается в зарядное устройство.

Портативный инвертер для солнечных батарей 50 герц

sunpower inverter
Схема инвертера
  В походах или иных местах, либо когда нет электричества под рукой, но есть солнечная батарея и портативный преобразователь напряжения, можно запитать энергосберегающие лампы, электробритву или просто подзарядить ноутбук или мобильный телефон, поможет данная схема простого, малогабаритного преобразователя.

Плавная регулировка температуры паяльника

Схема регулятора
   Когда используешь не обязательно мощный паяльник, большую часть времени он просто греет воздух и зря окисляется жало. На рисунке вверху схема регулятора температуры жала паяльника с плавной регулировкой, которая позволяет менять температуру жала, ведь не всегда требуется использовать полную мощность паяльника или на время измерительных или иных работ требуется держать его в полу готовом состоянии, чтобы не ждать долго разогрева.

Схема преобразователя напряжения Astra

astra power inverter
Схема преобразователя напряжения Astra
    Принципиальная электрическая схема преобразователя напряжения Astra на рисунке вверху. Выходная мощность, как заявлена, составляет 150 ватт, выходное напряжение 220 вольт 50 герц, напряжение питания 12 вольт.

Преобразователь 310 вольт в псевдо синус 220 вольт 50 герц

sine wave inverter
Преобразователь 310 вольт в псевдо синус 220 вольт
   Встретил интересную схемку преобразователя постоянного напряжения 310 вольт в псевдо синус 220 вольт 50 герц, которая встречается в некоторых моделях китайских инверторов мощностью до 200 ватт, думаю, пригодится в хозяйстве.

Автомобильный преобразователь напряжения

   Не редко возникает необходимость запитать различную аппаратуру работающую от сетевого напряжения 220 вольт от автомобильного аккумулятора, причём не только в походе или дороге, но и на даче или дома, когда отсутствует сетевое напряжение. Если питать холодильник или котёл не собираетесь, то вполне подойдёт мощность 100-200 ватт, на лампочку, ноутбук или телевизор мощности этого преобразователя напряжения хватает.
схема инвертора
Автомобильный преобразователь напряжения
   На рисунке вверху схема преобразователя напряжения, применено двойное преобразование напряжения, чтобы уменьшить массу и габариты устройства, так как если использовать железный трансформатор габаритной мощностью 200 ватт, масса и габариты существенно вырастают.

Схема преобразователя для индукционного нагрева металлов

Схема преобразователя для индукционного нагрева
   Любителям плавить металлы дома и не только посвящается... На рисунке вверху у нас схема преобразователя для индукционного нагрева и плавки металлов. Принцип индукционного нагрева прост, электропроводящая заготовка помещается в так называемый индуктор, представляющий собой один или несколько витков провода, в нём с помощью специального генератора наводятся мощные токи различной частоты (от десятка Гц до нескольких МГц), в результате чего вокруг индуктора возникает электромагнитное поле. Это электромагнитное поле наводит в заготовке вихревые токи, которые и разогревают заготовку под действием джоулева тепла. В нашем случае, частота генератора составляет 44 кГц.

Простой инвертор 150 ватт на UC3843 и IR2153

Схема инвертора 50 герц 150 ватт
   Если хочется сделать своими руками простой инвертор с малым весом, с стабилизацией напряжения и маленькими габаритами, то эта схема точно для вас. Несмотря на кажущуюся сложность схемы, она довольно простая, в наладке участвуют всего лишь два подстроечных резистора для подгонки нужных частот, главное правильно всё собрать, а для этого хватит навыков начинающего радиолюбителя.

Простой преобразователь напряжения на NE555

Схема преобразователя напряжения

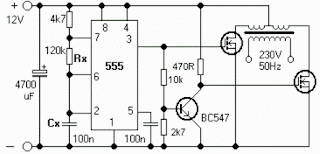

   Ещё одна схема простого преобразователя напряжения на таймере NE555 на рисунке вверху. Такой преобразователь вполне подойдёт для питания DVD-плееров, электробритвы, телевизоров и прочей маломощной аппаратуры, где выходная мощность преобразователя напряжения зависит от габаритной мощности трансформатора и транзисторов. Как видно на схеме, задающий генератор выполнен на легендарной микросхеме NE555, которая до сих пор выпускается промышленностью с 80-ых годов, на ней выполнен генератор 50 герц. С её выхода сигнал поступает на затвор одного полевого транзистора напрямую, а на затвор второго транзистора сигнал идёт через инвертор на биполярном маломощном транзисторе. Нагрузкой полевых транзисторов является повышающий трансформатор, с выхода которого и снимаем напряжения 230 вольт.

Схема китайского преобразователя 150 ватт на двух TL494

Scheme of Chinese inverter 100 watts on two TL494
Схема преобразователя напряжения
  Очередная схема от наших друзей китайцев, преобразователь напряжения из DC 12 в AC 220, маломощный, 150 ватт написано, но думаю, 100 ватт от силы будет. Удобная вещь в дороге, для подзарядки ноутбука, телефона и т п. Лампу дневного света тоже можно включать, светодиодные тоже. Схема преобразователя построена по классическому двухтактному варианту, а высокое напряжение конвертируется в переменное напряжение 50 герц по мостовой схеме, где генератор так же выполнен на микросхеме TL494.

Схема UPS на 600 ватт

UPS Schaltung von 600 Watt
Схема UPS
  Схема простейшего UPS на рисунке вверху, мощностью 600 ватт, выполнена практически полностью на отечественных и доступных микросхемах, за исключением силовых ключей. КПД преобразователя около 98%, идеально подходит для питания компьютеров и прочей техники соответствующей мощности. Источник бесперебойного питания автоматически включается при пропадании сетевого напряжения, тем самым ваша нагрузка остаётся включённой, а при появлении сетевого напряжения автоматически подключит нагрузку к сети. Это полезно, например, если подключили компьютер, при пропадании сетевого напряжения это устройство позволит благополучно сохранить данные и выключить компьютер естественным путём.

Автомобильный инвертор 12-220 вольт 800 ватт Mystery MAC-800

преобразователь напряжения 12-220 800 ватт
Схема преобразователя
  Схема очередного китайского преобразователя напряжения Mystery MAC-800
с модифицированным синусом на выходе и с задающим генератором на микросхеме SG3525. Очень люблю эту микросхему, работает стабильно, имеет внутри драйверы управления полевыми транзисторами, входы для обратной связи для управления выходным напряжением, отличная микросхема, лучше TL494. Из заявленной мощности 800 ватт судя по схеме больше 350 ватт выжать будет очень трудно :). Но, думаю, заменив силовые полевики на более мощные, типа IRF3205, возможно получится около 600 ватт, лишь бы выдержал трансформатор. После переделок входной предохранитель заменить на более высокий ампераж.

Обзор и схема преобразователя напряжения 12-220 вольт Luxeon 600 Вт

Внешний вид
  Преобразователь напряжения фирмы Luxeon обеспечивает преобразование напряжения из 12 вольт в 220, с чистым синусом на выходе, что позволяет запитывать им котлы, холодильники и прочее оборудование, чувствительное к форме сигнала, с мощностью до 600 Вт. Пиковая выходная мощность составляет 1200 Ватт. Формирователь импульсов выполнен на микроконтроллере PIC16F722. КПД преобразователя заявлено 85%, что, в общем то, неплохо.

Схема китайского инвертора на 250 ватт

китайский преобразователь 250 ватт
    Преобразователь выполнен на ШИМ контроллере SG3525, к микросхеме напрямую подключены затворы выходных каскадов BUK455, так как драйверы управления затворами уже содержатся в микросхеме. Микросхема SG3525 является у нас специальным ШИМ контроллером. Что это значит? А это у нас означает, что нам повезло, в ней находятся встроенный генератор импульсов, работающий в широком диапазоне частот, встроенный стабилизатор напряжения, от него питаются узлы микросхемы, защита от пониженного напряжения питания, выходной триггер с драйверами управления полевыми транзисторами с током выхода 500 мА, а так же усилитель ошибки, для обратной связи и стабилизации выходного напряжения, что у нас реализовано на схеме.

Схема китайского преобразователя напряжения 12- 220 вольт 500 ватт на ШИМ

TL494 inverter
Низковольтная часть
      Выше представлена схема китайского преобразователя напряжения, выполненного на ШИМ контроллере TL494. Выходной каскад построен на 6 транзисторах IRF1405, по три на каждое плечо. Работает преобразователь напряжения на частоте 50 кГц, трансформатор Ш-образный феррит, вначале намотана вторичка двойным проводом диаметром 1.2 мм и имеет 33 витка. Первичка намотана из листа меди шириной каркаса трансформатора разделённого на 2 половинки толщиной 1.5 мм и имеет по одному витку на плечо, отвод от середины.

Китайский преобразователь напряжения 12-200 вольт 100 ватт

Внешний вид
   Попался в руки китайский инвертер, мощностью 100 ватт, решил глянуть что там внутри есть. Стоит что то около 10и долларов. Посмотрим, что же он содержит в себе. Любопытство хорошая вещь:). Запитка прибора от прикуривателя автомобиля, штекер не съёмный, что означает невозможность подключения напрямую от аккумулятора, если конечно не обрезать и выкинуть штекер. Имеется также выход в виде разъёма USB, что безусловно удобно для подключения и подзарядки телефонов.
