| Схема |

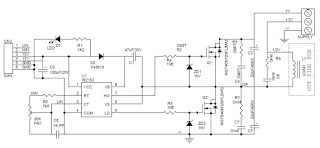

На рисунке вверху схема простого генераторного модуля, с выходными IGBT транзисторами включенными по полумостовой схеме.
В качестве генератора и драйвера используется микросхема IR2153, частота генерации регулируемая, диапазон регулировки от 12 до 100 кГц. К выходу микросхемы подключены мощные IGBT транзисторы, к выходу которых можно подключать индуктивную нагрузку, например можно подключить первичную обмотку катушки Тесла.
Питание микросхемы и транзисторов раздельное, IR2153 питается напряжением 15 вольт, а выходные транзисторы могут питаться напряжением от 60 до 400 вольт. Нагрузка подключается между выходом платы и средней точкой двух конденсаторов питания, которые располагаются вне платы. Следует отметить, что схема не имеет каких либо защит по току или короткому замыканию по выходу. Внешний вид можно посмотреть на рисунке внизу.
 |

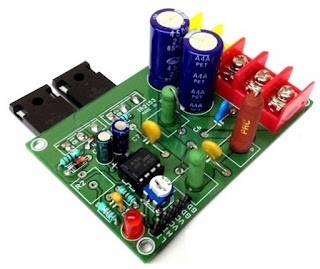

| Внешний вид |
Схема генераторной платы ничем особым не выделяется, всё выполнено в стандартном включении. Всё легко можно повторить, сложного ничего нету.
