DC-DC конвертер из 9 в 48 вольт на MC34063

Схема конвертера
   Если нужно получить из 9 вольт напряжение 48 вольт, то можно воспользоваться схемой, которая изображена наверху.
   Схема конвертера довольно простая, базируется всего на одной микросхеме MC34063 и обеспечивает выходной ток 10-20 мА при напряжении 48 вольт. Малые габариты конвертера обеспечиваются микросхемой MC34063, в которой содержатся все необходимые узлы для конструирования маломощных преобразователей напряжения со стабилизированным выходом. Ключевой транзистор внутри микросхемы способен пропускать через себя импульсный ток до 1,5 ампера, максимальная рабочая частота внутреннего генератора может достигать до 100 кГц. Выходное напряжение можно регулировать, если нам не нужно на выходе 48 вольт, его можно спокойно уменьшить до требуемых значений путём изменения номиналов резисторов делителя из R3 и R4. С уменьшением выходного напряжения будет расти максимальный выходной ток и это уже будет не 10-20 мА, а больше. Выходное напряжение стабилизировано, для сглаживания пульсаций на выходе применён LC фильтр на элементах C2L2C3. В целом неплохое малогабаритное устройство, не очень сложное в повторении и легко подстраиваемое под свои нужды в плане выходного напряжения. Внешний вид устройства можно посмотреть на рисунке внизу.

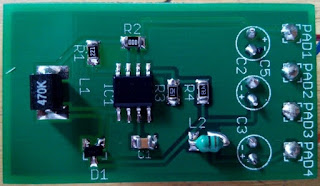

Внешний вид
