Импульсный стабилизатор на TL497

diy pulse stabiliser

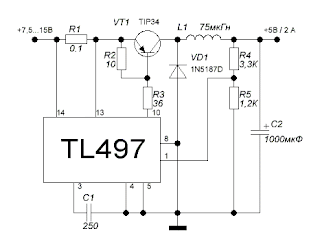

Схема импульсного стабилизатора
   Специально для тех, кто не любит много деталей в схемах разработали полноценный импульсный стабилизатор на микросхеме TL497, с минимумом внешних элементов. Микросхема TL497 обеспечивает выходной ток до 500 мА, содержит все активные элементы для облегчение конструирования стабилизаторов напряжения. Для увеличения выходного тока на схеме вверху применён дополнительный силовой транзистор, что обеспечит выходной ток до 2 А.
