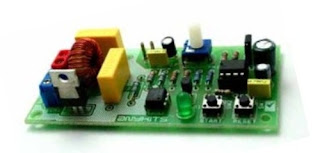

![Внешний вид](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjYH-VokamZDOlzpkGhWTE5foJ_NZcZFwGilYY1PUM4K8HufgvKqLWpZLV8N_GaYwbdm0XtuQfeml9GWwIImW9r92Yg0G4hX1dMi4GPYYK7lNkVDrzU8f9NKCUJm6TU0_sjwpLeMUyaKHc/s320/1.jpg) |
Внешний вид |
Ещё один модуль, на этот раз простой таймер, к выходу которого можно подключить сетевую нагрузку мощностью до 200 ватт.
Таймер базируется на знаменитой и не стареющей микросхеме NE555, управление происходит двумя кнопками, старт и ресет. При помощи джампера можно регулировать интервал времени, от 0 до 10 секунд и от 2 до 180 секунд. И в дополнение к регулировкам ещё есть потенциометр, которым можно регулировать время в тех двух диапазонах.

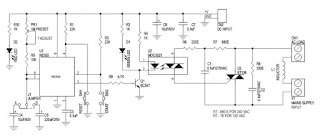

![Схема](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiaBtxhdt0tyyQbD-hZj8d5tSzIu0DISNXv5_0ZNQId_Ud3dTDdIDhnocB1ShyHT3AxWdYCSozNDDzgfEFXn_YOgyD6Psr6jGEonnHVVBVKjKXAd9zkpBbR_3aOZWfuRXzXveK7tX0jjcg/s320/2.jpg) |
Схема |
Питаться устройство может от источника с напряжением от 6 до 12 вольт, индикатором наличия питания является свечение красного светодиода.
С выхода микросхемы, по истечению заданного времени, сигнал поступает на буферный транзистор, который нагружен на оптопару и светодиод зелёного свечения. С помощью оптопары организуется гальваническая развязка низковольтного питания от сети 220 вольт. Коммутирует нагрузку симистор, мощность нагрузки до 200 ватт.
![Печатная плата](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhD29S8MZr2o_pfHRGkC9f4phc3SiGI3KR3GFkomXwJS3t_uSaP9r4dEdEE2cyOnOP1OPhc31Xe7Tgclx2lbtkAqjh86r6gYhFh8AVpqq-YtEAfNYoGAXb7mlSG8aTu1IeLipqvURAiy3s/s320/3.jpg) |
Печатная плата |
Разумеется это устройство можно собрать самому, оно довольно простое. И даже можно переделать параметры времени включения под свои нужды, они зависят от цепочки PR1R5C4C5. Так же можно увеличить коммутируемую мощность сменив симистор на более мощный. Ну а плату, как обычно, можно сделать лазерно-утюжным методом.
