USB DC/DC преобразователь напряжения с 5 до 9 вольт

usb inverter
Схема USB DC/DC преобразователя
   Иногда возникает необходимость повысить напряжение USB компьютера или ноутбука, чтобы запитать различную аппаратуру кабелем USB, которая работает к примеру на  9 или 12 вольтах. Если выполнить плату на смд компонентах, то получится вполне компактное устройство, которое, кстати, есть в продаже в алиэкспресс.
   На схеме выше приставка для компьютера, повышающее напряжение с 5 вольт до требуемого, величина выходного напряжения зависит от номиналов резисторов R6 и R5, их подборкой можно повысить или понизить выходное напряжение, в зависимости от ваших потребностей.
   Основа схемы микросхема LM3578AM, в которой есть ШИМ генератор и выходной ключ, на ней же и выполнена схема стабилизации выходного напряжения. По входу питания стоит дроссель L1, который не пропускает помехи как из компьютера в устройство, так и из устройства в компьютер, так как по сути это импульсный DC-DC преобразователь. Регулировка выходного напряжения осуществляется в пределах 6-15 вольт. Дроссели все промышленного производства. Микросхема работает в диапазоне напряжений от 2 до 40 вольт, максимальный ток может быть 750 мА.

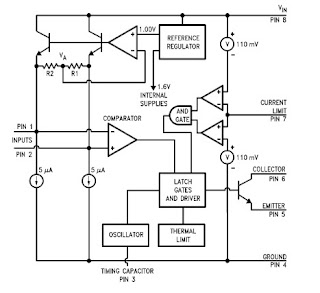

LM3578AM
