Полицейская мигалка на светодиодах

Схема мигалки
   Схема полицейской мигалки на рисунке выше выполнена на трёх отечественных широкодоступных дешевых микросхемах и сверхъярких светодиодах.

Автомобильный тахометр на двух микросхемах

Схема тахометра
   Многие цифровые тахометры в автомобиле промышленного и рукотворного производства иногда бывают неудобны из за быстрого мелькания цифр, за которыми не всегда удобно следить во время езды. Предлагаемый на схеме выше индикатор оборотов двигателя построен по квазианалоговой схеме.

Схема UPS на 600 ватт

UPS Schaltung von 600 Watt
Схема UPS
  Схема простейшего UPS на рисунке вверху, мощностью 600 ватт, выполнена практически полностью на отечественных и доступных микросхемах, за исключением силовых ключей. КПД преобразователя около 98%, идеально подходит для питания компьютеров и прочей техники соответствующей мощности. Источник бесперебойного питания автоматически включается при пропадании сетевого напряжения, тем самым ваша нагрузка остаётся включённой, а при появлении сетевого напряжения автоматически подключит нагрузку к сети. Это полезно, например, если подключили компьютер, при пропадании сетевого напряжения это устройство позволит благополучно сохранить данные и выключить компьютер естественным путём.

Преобразователь напряжения 12В 220В на К561ИЕ8

12V converter 220V to domestic transistors
Преобразователь напряжения 12В  220В

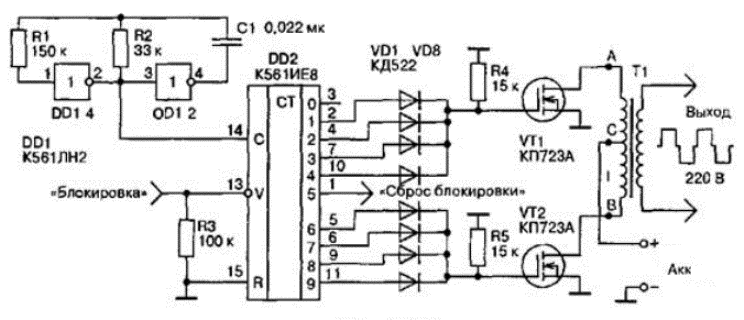

   На рисунке выше представлена простая схема преобразователя, выполненного на отечественных элементах. Выходная мощность зависит от типа и количества выбираемых транзисторов и трансформатора. Генератор выполнен на микросхеме К561ЛН2, которая генерирует 500 ГЦ. На микросхеме К561ИЕ8 выполнен делитель частоты на 10, на её выходе формируется с помощью диодов противофазное напряжение частотой 50 Гц и с паузами между импульсами, что очень важно для выходных полевиков, так как пауза между импульсами гарантирует надёжное закрытие одного плеча, когда открыто вторе, что исключает сквозные токи через полевые транзисторы, тем самым повышается надёжность преобразователя напряжения и снижается ток холостого хода.
