Повышающий DC/DC преобразователь с 5 до 15 вольт

power supply ne555
Повышающий DC/DC преобразователь
   На рисунке простая схема повышающего DC/DC преобразователя напряжения с 5 до 15 вольт, с выходным током до 1 ампер, выходное напряжение стабилизированное. Рабочая частота преобразователя около 30 кГц.

Преобразователь напряжения на TL494

зщцук inverter tl494

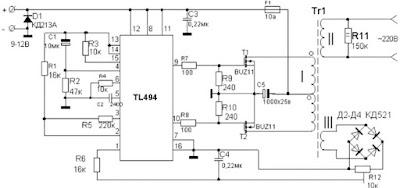

Схема преобразователя напряжения
   Преобразователь напряжения мощностью 100-150 ватт представлен на схеме выше. Достаточно простая схема, всего одна микросхема и два транзистора. Микросхема TL494 это ШИМ контроллер, то есть содержит в себе генератор импульсов, узел контроля выходного тока и напряжения и есть наличие паузы в выходных импульсов. Пауза между импульсами нужна для того, чтобы исключить одновременное открытое состояние выходных полевых ключей.
