Простой конвертер напряжения на CS5171

Схема конвертера

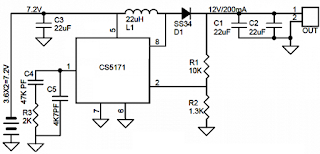

   На рисунке вверху схема простого конвертера напряжений, который позволяет повышать питающее напряжение 7,2 вольт до 12 вольт.
   Выходной ток устройства 200 мА. Микросхема CS5171 очень удобная для конструирования различных импульсных источников напряжения, может работать в диапазоне питающих напряжений от 2,7 до 30 вольт, внутренний ключевой транзистор имеет максимальный импульсный ток до 1,5 ампера, имеется защита от перегрузки, рабочая частота микросхемы 280 кГц. В данном случае используется питание от двух аккумуляторов типа 18650 включенных последовательно, на выходе конвертера получаем 12 вольт 200 мА. Выходное напряжение можно менять по своему усмотрению, если не нужно 12 вольт, а другое, то просто меняется номинал резистора R1. При увеличении его сопротивления выходное напряжение будет увеличиваться, при уменьшении сопротивления напряжение на выходе будет уменьшаться. С увеличением выходного напряжения выходной ток будет падать и наоборот. Посмотреть на блок-схему CS5171 можно на рисунке внизу.
CS5171
Широкий диапазон питающих напряжений микросхемы CS5171 и возможность регулировки выходного напряжения делает удобным применение её в различных малогабаритных источниках питания, несомненным плюсом так же является минимум навесных элементов для обеспечения её нормальной работы. КПД устройства, как и у большинства подобных схем, сильно зависит от питающего напряжения и тока потребления на выходе.
