Простейший детектор освещённости

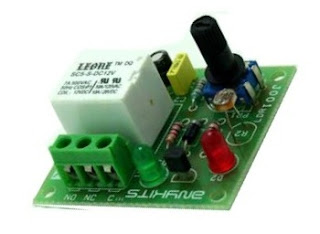

Внешний вид
   Простенький модуль, по сути датчик освещенности, позволяет с помощью реле включать или отключать нагрузку, в зависимости от освещения.
   Устройство собрано всего на одном транзисторе, в качестве датчика освещённости обычный фоторезистор. Транзистор нагружен на реле, которое и включает или выключает нагрузку, в зависимости от того, какие контакты реле используются.
Схема
Устройство очень простое, питается от источника с напряжением 12 вольт, потребляет около 55 мА. Такой модуль вполне можно собрать самому, сойдёт даже навесной монтаж, деталей мало, некоторые даже можно исключить. Например красный светодиод, индицирующий о поступлении питания, а так же зелёный, который показывает о срабатывании реле.
Печатная плата
Печатная плата так же не сложна в повторении. В устройстве можно использовать любые маломощные транзисторы из серии КТ315, реле тоже любое китайское, можно и на напряжение 5 вольт, схема вполне сохранит работоспособность и от 5 вольт.
