SG3525 описание на русском

SG3525
   Микросхема SG3525A является широтно-импульсным модулятором в интегральном исполнении. Предназначена для обеспечения улучшенной производительности и уменьшением числа внешних деталей при использовании в проектировании всех видов импульсных источников питания. Имеется встроенный источник опорного напряжения + 5.1 вольт с отклонением не более ± 1%, а входной диапазон синфазного усилителя ошибки включает источник опорного напряжения, устраняя внешние резисторы. Вход генератора позволяет синхронизировано работать различным устройствам в такт. Один резистор между CT и DISC обеспечивают широкий диапазон времени обесточивания (dead time - пауза между импульсами). SG3525 также имеет встроенный плавный пуск схемы, для этого требуется один внешний конденсатор (CSS). Выходные каскады микросхемы SG3525 способны обеспечить выходной ток до 400 мА (рекомендуется не более 200 мА), схема выходного каскада позволяет подключать напрямую затворы полевых транзисторов из за малого выходного сопротивления.


   Аналогом микросхемы SG3525A является KA3525A, IP3525A, ULN8125A.

Питание от 8.0 вольт до 40 вольт
Рабочая частота от 100 Гц до 400 кГц
Кратковременная пиковая нагрузка до 500 мА
Ток выходного каскада до 400 мА
Ток покоя 5 мА
SG3525

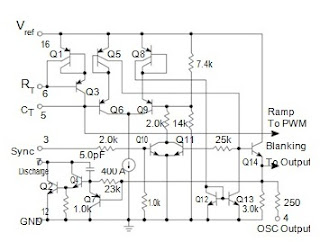

Схема встроенного генератора SG3525
SG3525
Схема выходного каскада SG3525

SG3525
Формула расчёта тактовой частоты генератора SG3525

Так же можете посмотреть схемы на SG3525.
