NE555 описание на русском

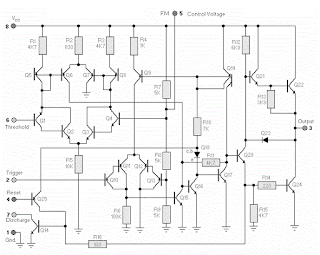

NE555 datasheet
NE555
    Созданный и разработанный более 45-и лет назад компанией "Signetics Corporation" таймер NE555, который именуется так же и  интегральный таймер, в настоящем времени является очень популярной и востребованной микросхемой. Сразу после поступления в продажу, микросхема NE555 завоевала большую популярность, как среди любителей электроники, так и среди профессионалов из за своей простоты и надёжности.

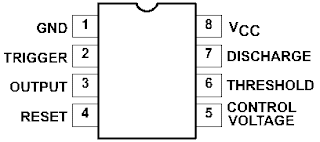

NE555 datasheet
NE555
   Микросхема работает в широком диапазоне питающих напряжений, от 5 до 15 вольт. Выпускается микросхема NE555 в основном в пластиковом DIP-корпусе, правда выпускалась и в круглом металлическом. Таймер может работать в в двух режимах: как моностабильный мультивибратор и как генератор импульсов, то есть микросхема NE555 может выдавать последовательность прямоугольных импульсов.
NE555
NE555
   NE555 применяется для конструирования всевозможных генераторов, модуляторов, реле времени, пороговых устройств и различных других узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи напряжения, устройства широтно-импульсного регулирования, таймеры и др.
   По мере удешевления производства выпуск 555 освоили и конкуренты. Российскими аналогами таймеров типа 555 являются КР1006ВИ1, КР1008ВИ1 и КР1087ВИ2. КР1087ВИ3 — сдвоенный таймер (аналог 556); КР1087ВИ1 — счетверённый таймер (аналог 558). Следует заметить, что таймер КР1006ВИ1 по своей логике работы имеет одно отличие от прототипа NE555, а именно вход останова R отечественной микросхемы имеет приоритет над входом запуска S, тогда как у других микросхем — наоборот. Данное обстоятельство не отражено в официальной документации к микросхеме КР1006ВИ1 и потому нередко становилось причиной проблем у неискушённых радиолюбителей. К счастью, в большинстве конструкций, где используется таймер, приоритеты входов R и S не играют роли. Также выпускаются различные экономичные модификации таймера, выполненные по КМОП-технологии, например это микросхемы ICM7555IPA, GLC555 и их отечественный аналог КР1441ВИ1.
   Так же можете посмотреть схемы на NE555.
