Питание двуполярной нагрузки от однополярного источника на MAX232

diy dual voltage power supply

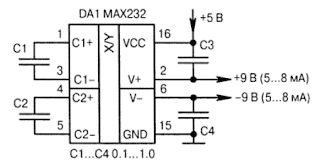

Схема конвертера питания
   Конвертер питания собран на микросхеме MAX232 в нестандартном включении, схема очень простая, используется минимум деталей. Подойдёт для двуполярного питания операционных усилителей. Коэффициент умножения напряжения около 1.8. Схема настолько простая, что в наладке не нуждается.

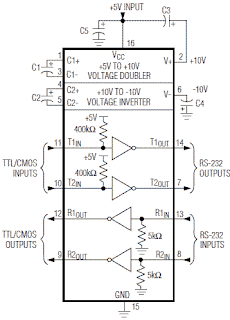

Как говорится, собрал, включил и забыл :). От источника 5 вольт будет потреблять около 10-20 мА, можно запитать, например от порта USB компьютера, если требуется питать устройство от компьютера. Собрать можно навесным монтажом, используется всего четыре конденсатора. Можно использовать даже в металлодетекторах, где источник питания один, а питать операционные усилители надо запитать от двуполярного источника. Из минусов отмечу малый выходной ток. Ниже приведена типовая схема включения микросхемы MAX232, если кому интересно:
MAX232
