Преобразователь полярности на ICL7660

Схема преобразователя полярности
   Там, где требуется без переплюсовки питания изменить или получить обратной полярности напряжения, посвящается эта схема :). Преобразователь полярности собран микросхеме ICL7660, которая представляет собой интегральный инвертор полярности, КПД составляет 98%.
На входе положительное напряжение, а на выходе отрицательное, что очень удобно при использовании в различных схемах, где мало места и нужно отрицательное напряжение. Схема простая, в наладке не нуждающаяся. Применять можно для питания операционных усилителей, +5 вольт есть, с выхода преобразователя получим -5 вольт, очень удобно, малогабаритно, экономно (в смысле место занимаемое), можно даже собрать навесным монтажом и впихнуть куда нибудь в подходящее место на плате.
Структурная схема
  На схеме вверху внутренности микросхемы ICL7660, чтобы было понятно, как она работает, а на рисунке внизу типовая схема включения.

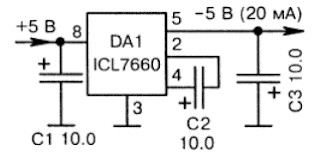

Типовая схема включения
