Питание вакуумного индикатора от 5 вольт

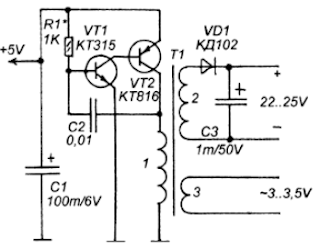

Схема блока питания
   Большинство цифровой техники, как известно, работает от напряжения питания 5 вольт. Иногда возникает необходимость в подключении вакуумных индикаторов, тогда возникает вопрос - откуда взять необходимое питание для индикаторов? Можно собрать простенький повышающий преобразователь, такой, как на схеме вверху.
Трансформатор намотан на кольце из магнитопровода типа М2000НМ диаметром 23 мм(20-30мм). Первая обмотка 40 витков ПЭВ 0,2, обмотка 2 — 200 витков ПЭВ 0,12, обмотка 3-25 витков ПЭВ 0,2. Правильно собранное устройство начинает работать сразу, в наладке не нуждается.
